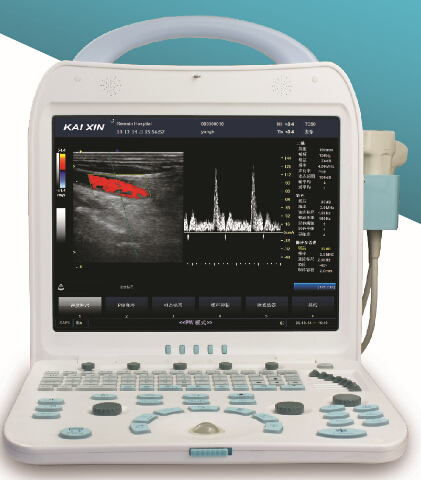

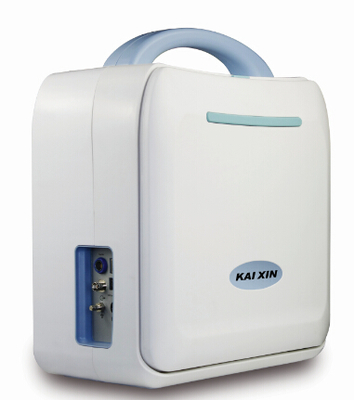

DCU10PLUS escáner de ultrasonido Doppler a color portátil

DCU10 Plus Escáner de Ultrasonido Doppler Color Digital Completo

escáner

1. Aplicación del sistema

El escáner de ultrasonido Doppler color digital completo DCU10 Plus está disponible para el diagnóstico de abdomen (incluyendo GYN y OB), órganos superficiales, cardiología, vasos periféricos, urología y otros.

2. Especificaciones generales

• escala de grises: 256 grados
• escala de colores: 256 grados
• monitor: LCD a color médico de alta resolución de 15” sin parpadeo
• Fuente de alimentación: 100-240V～ frecuencia: 50-60Hz 3.0A MAX
• Consumo de energía: ≤150VA

Tamaño de la unidad principal: 416 mm (L)´205 mm (w)´ 422 mm (H)；

• Peso neto de la unidad principal: aprox. 12 kg (sin incluir la sonda)；
• Peso bruto de toda la máquina: aprox. 17 kg
• Tamaño del paquete: aprox. 505 mm (L)´350 mm (W)´ 640 mm (H)

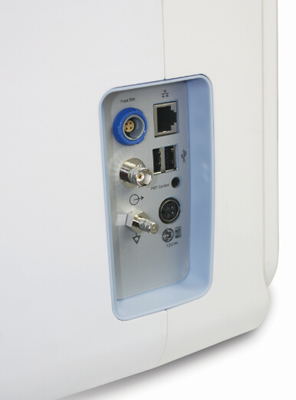

3. Dispositivos periféricos y multimedia

• Impresora
• impresora de video: sony UP-897MD；
• Estación de trabajo integral I-station para almacenamiento de imágenes, generación de informes e impresión en la nube.

4. Disco U (admite gestión de documentos/actualizaciones de software/almacenamiento con una sola tecla), puerto DICOM,

conveniente para que el médico gestione los datos, compatible con la transmisión.

5. Puerto de salida de TV.

6. Interruptor de pie disponible.

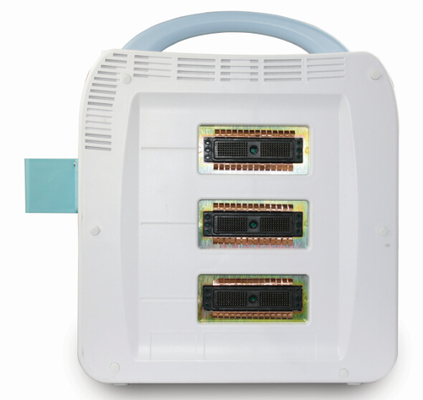

4. Zócalo de la sonda

Zócalo de la sonda: 3 zócalos de sonda, identifican automáticamente la sonda, admiten varias sondas opcionales

(convexo, lineal, micro-convexo, transvaginal, matriz en fase).

5. Idioma

Operación del menú: Inglés

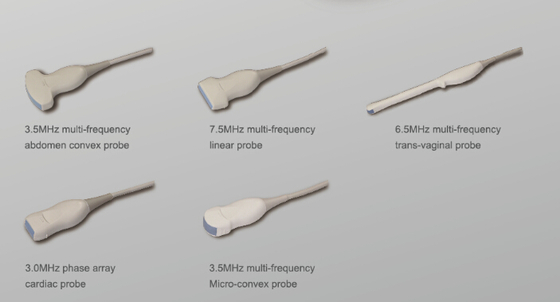

6. Especificación de la sonda

• 3.5MHz R60 convexo de banda ancha

1. Elementos de la sonda: 96

2. Ángulo de escaneo: 60°

3. Rango de frecuencia: 2.0MHz－5.0MHz

4. 5 Multifrecuencia: 2.0/3.0/3.5/4.0/5.0 o se puede configurar

5. Profundidad máxima de escaneo ≥190 mm rango de profundidad: 107-246 mm

6. Zona ciega: ≤5 mm

7. resolución: resolución axial ≤1 mm, resolución lateral ≤2 mm

8. precisión de la ubicación geométrica: lateral ≤5%, vertical ≤5%

• 7.5MHz L40 lineal de banda ancha

1. Elementos de la sonda: 96

2. Rango de frecuencia: 5.0MHz－12.0MHz

3. 5 Multifrecuencia: 5.0/6.0/7.5/9.0/12.0

4. Profundidad máxima de escaneo ≥60 mm rango de profundidad: 38-115 mm

5. Zona ciega: ≤3 mm

6. resolución: resolución axial ≤0.5 mm, resolución lateral ≤1 mm

7. precisión de la ubicación geométrica: lateral ≤5%, vertical ≤5%

• 6.5MHz R10 transvaginal de banda ancha

1. Elemento de la sonda: 96

2. Ángulo de escaneo: 135°

3. rango de frecuencia: 4.5MHz－9.0MHz

4. 5 multifrecuencia: 4.5/5.5/6.5/7.5/9.0

5. Profundidad máxima de escaneo ≥60 mm rango de profundidad: 46-154 mm

6. Zona ciega: ≤4 mm

7. resolución: resolución axial ≤1 mm, resolución lateral ≤1 mm

8. precisión de la ubicación geométrica: Estándar del producto muestra: lateral ≤10%, vertical ≤5%

• 3.5MHz R20 micro-convexo de banda ancha

1. Elementos de la sonda: 96

2. Ángulo de escaneo: 77°

3. Rango de frecuencia: 2.5MHz－5.5MHz

4. 5 Multifrecuencia: 2.5/3.5/4.0/5.0/5.5 MHz

5. Profundidad máxima de escaneo ≥140 mm rango de profundidad: 69-154 mm

6. Zona ciega: ≤5 mm

7. resolución: resolución axial ≤1 mm, resolución lateral ≤2 mm

8. precisión de la ubicación geométrica: lateral ≤10%, vertical ≤10%

• 3.5MHz R16 matriz en fase electrónica

1. Elementos de la sonda: 64

2. Rango de frecuencia: 2.5MHz－5.5MHz

3. 5 Multifrecuencia: 2.5/3.5/4.0/5.0/5.5 MHz

4. Profundidad máxima de escaneo ≥140 mm rango de profundidad: 69-154 mm

5. Zona ciega: ≤5 mm

6. resolución: resolución axial ≤1 mm, resolución lateral ≤2 mm

7. precisión de la ubicación geométrica: lateral ≤10%, vertical ≤10%

7. Modo de funcionamiento

1. Modo B, B/B, 4B

2. Modo M, B/M

3. CFM

4. PDI

5. PW

6. CW

7. THI

8. Configuración del sistema

• Configuración básica

• Idioma: inglés
• Configuración de hora y fecha
• Formato de fecha: yyyy-mm-dd, mm-dd-yyyy o dd-mm-yyyy
• protección de pantalla
• ID del paciente
• Nombre del hospital
• modelo de máquina

8. Borrar datos de medición de descongelación; almacenar automáticamente los parámetros actuales; ocultar la regla de división de tiempo M; ocultar la regla de división de tiempo PW.

• Opción de impresora: imprimir y otra configuración.
• Configuración de red: dirección IP de la máquina, servidor de red de área local, configuración del servidor DICOM.
• DICOM: dispositivo de ultrasonido; unidad principal DICOM sirve, puerto y dispositivo de prueba de conexión de red.
• almacenamiento: cinta de video, formato de almacenamiento BMP, JPG (formato de compresión de imagen), ruta de almacenamiento.
• gestión del médico: información del médico, nueva construcción, eliminar, etc.
• Correlación de anotaciones: lesión, rutina, OB, abdomen, GYN, Cardiología, urología, órganos superficiales, cirugía ortopédica. Hacia cada elemento, preestablecer los términos principales, puede agregar o corregir para editar cuando sea necesario.
• preajuste de la sonda: preestablecer información de la sonda, conveniente para que el usuario elija.
• modo de aplicación: abdomen, ob, cardiología, urología, órgano superficial y múltiples aplicaciones. Configuración predeterminada de fábrica.; Obtener datos actuales; configuración predeterminada, etc.
• medición

1. Configuración de la tabla OB.

2. configuración de los parámetros de medición.

• otro artículo.
• preajuste de la fórmula:

• BPD: 10 tipos de fórmula
• CRL: 7 tipos de fórmula
• GS: 4 tipos de fórmula
• FL: 10 tipos de fórmula
• HL: 3 tipos de fórmula
• TAD: 1 tipo de fórmula
• TTD: 1 tipo de fórmula
• APTD: 1 tipo de fórmula
• HC: 5 tipos de fórmula
• AC: 6 tipos de fórmula
• FT: 2 tipos de fórmula
• LV: 1 tipo de fórmula
• THD: 1 tipo de fórmula
• TCD: 1 tipo de fórmula
• OFD: 2 tipos de fórmula
• EFW: 12 tipos de fórmula
• BSA: 5 tipos de fórmula

10. Funciones principales

• Función preestablecida del sistema;
• Función de cambio de sonda;
• Función de conversión de modo;
• Función de selección de rango de magnificación/profundidad;
• Función de conversión de frecuencia;
• Función de correlación de fotogramas;
• Función de mejora de bordes;
• Función de ajuste de la curva de compresión;
• Función de ajuste de posprocesamiento de imagen;
• Función de ajuste de la posición de enfoque
• Imagen arriba/abajo, inversión izquierda/derecha
• Función de congelación/descongelación de imagen
• TGC ajustable de muchos segmentos, ajuste de la ganancia total y el rango dinámico
• Función de optimización de imagen
• Frecuencia Dopple ajustable, PRF, función de filtro de pared
• Sensibilidad, persistencia de color, umbral de color, balance de color, función de eliminación de artefactos y suavizado de color
• Ángulo corregido ajustable, volumen de muestra, dirección de color lineal, escala de velocidad, función de posición de línea base；
• Función de armónicos ajustables
• Función de medición general del modo B
• Función de medición general del modo M
• Función de medición general del modo CFM
• Función de medición general del modo PDI
• Función de medición del modo CW, PW
• Función de medición de la aplicación abdominal
• Función de medición de la aplicación obstétrica
• Función de medición de la aplicación cardíaca
• Función de medición de la aplicación de urología
• Función de medición de la aplicación de órganos superficiales
• Potencia acústica ajustable
• Función de guía de punción (2 líneas guía, ángulo y posición ajustables)
• Almacenamiento: más de 150G
• Función de gestión de imágenes
• Función de reproducción de cine
• Función de marcas corporales
• Función de anotación de información
• Función de entrada de información del paciente
• Función de informe general automático
• Función de estación de trabajo
• Función de cambio de menú chino-inglés
• Función de volumen ajustable

introducción al procesamiento de imágenes

• Procesamiento de haz acústico

Tecnología de haz acústico digital completo, enfoque de recepción dinámico punto a punto en tiempo real, enfoque dinámico continuo, tecnología de imagen de apertura variable ajustable dinámica en tiempo real, apodización de haz acústico dinámico en tiempo real, filtrado dinámico, escaneo de frecuencia dinámica de control numérico

• Pretratamiento de imagen

Ganancia: 0～100 dB

TGC: TGC de 8 etapas

Salida acústica (potencia ajustable): Alta, Media, Baja

Canales digitales: 24

• Procesamiento de imágenes

IE: 0～4

Correlación de fotogramas: 0～5

IP (corrección gamma): 0～8

Curva de compresión: 0～15

• Parámetros de escaneo

11, Informe de medición

Informe de medición obstétrica, informe de medición de ginecología, informe de medición cardíaca, informe de medición de urología y otros informes de medición, almacena automáticamente los resultados de la medición y genera un informe

12, Marca corporal

• 146 tipos de marcas corporales con posición de la sonda, que se pueden seleccionar rápidamente mediante una interfaz de marca corporal intuitiva y detallada；
• La marca de texto puede preestablecer el contenido del texto；
• Marca de flecha

Configuración estándar:

• Unidad principal 1pc

• Adaptador de corriente 1pc

• Accesorio (ver lista de productos)

• Sonda convexa 3.5C60H1C 1pc ； Sonda lineal de alta frecuencia 7.5L40H1C 1 pc

Configuración opcional:

sonda opcional:
