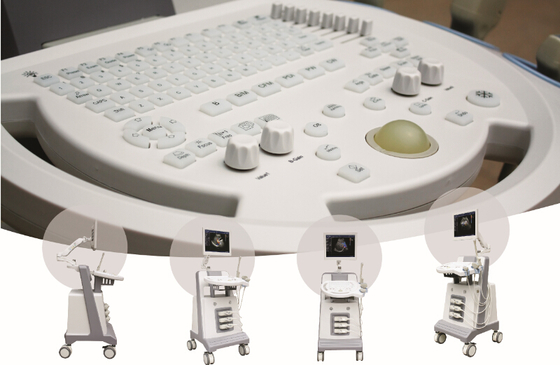

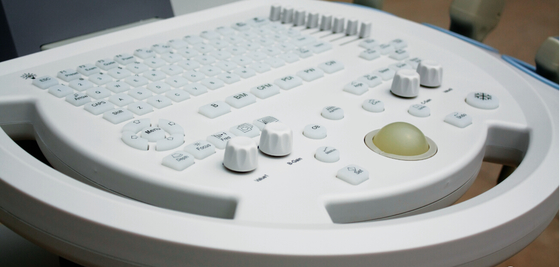

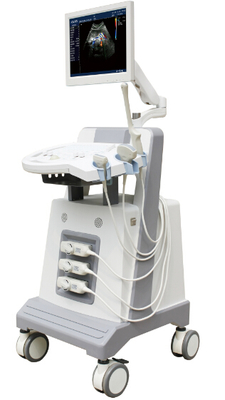

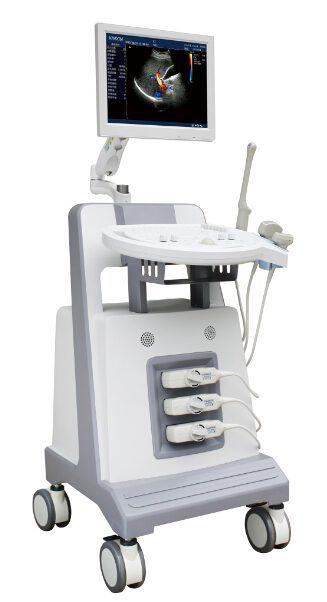

Escáner de ultrasonido Doppler a color digital completo DCU2
1. Aplicación del sistema
El escáner de ultrasonido Doppler a color digital completo DCU2 está disponible para el diagnóstico de abdomen (incluyendo GYN y OB), cardiología, vasos y partes pequeñas, con los siguientes modos de escaneo: 2D, CFM, PDI, PW y M para proporcionar la mejor resolución y sensibilidad.
Soporta sonda convexa, sonda lineal y sonda transvaginal, etc.
2. Especificación general
2.1 Dimensión

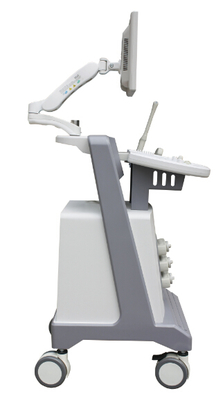

Tamaño de la unidad principal: 660 mm (H) x 500 mm (W) x 1200-1400 mm (H) (la altura del soporte de cristal líquido es ajustable)
Peso neto: 35 Kg (sin sonda)
2.2 Fuente de alimentación
Sistema de doble fuente de alimentación: CA 110/230V -15% ~ +10% (voltaje de suministro de auto-adaptación) 60/50Hz ± 1Hz
2.3 Pantalla
Monitor LCD médico a color de 15" de alta definición y sin parpadeo
3. Descripción del sistema
3.1 Especificación de la sonda
- Sonda convexa multifrecuencia de 3,5 MHz
Ángulo de escaneo: 60°
Elementos: 80
Rango de frecuencia: 2,0 MHz - 5,0 MHz
4 multifrecuencia: 2.0/2.5/3.5/5.0
Profundidad máxima de escaneo ≥190 mm
Zona ciega: ≤5 mm
Resolución: resolución axial ≤1 mm, resolución lateral ≤2 mm
Precisión de la ubicación geométrica: lateral ≤5%, vertical ≤5%
- Sonda lineal multifrecuencia de 7,5 MHz
Elemento: 80
Rango de frecuencia: 6,0 MHz - 9,0 MHz
4 multifrecuencia: 6.0/6.5/7.5/9.0
Profundidad máxima de escaneo ≥60 mm
Zona ciega: ≤3 mm
Resolución: resolución axial ≤1 mm, resolución lateral ≤1 mm
Precisión de la ubicación geométrica: lateral ≤5%, vertical ≤5%
- Sonda transvaginal multifrecuencia de 6,5 MHz
Ángulo de escaneo: 135°
Elemento: 80
Rango de frecuencia: 4,5 MHz - 9,0 MHz
4 multifrecuencia: 4.5/5.5/6.5/7.5
Profundidad máxima de escaneo ≥60 mm
Zona ciega: ≤4 mm
Resolución: resolución axial ≤1 mm, resolución lateral ≤1 mm
Precisión de la ubicación geométrica: El estándar del producto muestra: lateral ≤10%, vertical ≤5%
3.2 Modo de funcionamiento
Modo B, B/B, 4B
Modo M, B/M
CFM
PDI
PW
THI
3.3 Conector de sonda: 3
3.4 Medios y dispositivos periféricos
>Tarjeta flash USB
>Impresora de video: Sony UP-897MD
>Salida de TV: PAL/NTSC
>Impresora láser a color (modelo definido: HP Color LaserJet CP1515n,
HP Color LaserJet CP1525n)
>Si desea conectarse con otro modelo de impresora láser a color, puede usar
nuestro 1 CD y 1 retícula (configuración estándar).
Puede hacer lo siguiente:
1. Instale el software del CD en la computadora.
2. Conecte el Doppler a color a la computadora con la retícula.
Y configure la dirección IP como se indica en el manual del usuario.
3. Entonces la impresora de su computadora puede imprimir la imagen y el informe del Doppler a color.
3.5 Almacenamiento
Almacenamiento de imágenes, almacenamiento de bucle de cine, bucle de cine ≥300 fotogramas
3.6 Línea de guía de punción
Ángulo ajustable y almacenamiento de memoria
3.7 Idiomas
Operación del menú: chino / inglés / ruso / portugués
4. Configuración del sistema
Idioma: inglés / chino
Fecha: aaaa-mm-dd o mm-dd-aaaa o dd-mm-aaaa
Hora: 24 horas
Marcador corporal: ≥131
Formato de almacenamiento de imágenes: PNG, BMP
Configuración de la hora
Configuración del tono de tecla
Configuración PAL / NTSC
Configuración de brillo de caracteres
- Configuración de la fórmula:
BPD: 12 tipos de fórmulas;
CRL: 12 tipos de fórmulas;
GS: 5 tipos de fórmulas;
FL: 9 tipos de fórmulas;
HL: 3 tipos de fórmulas;
TAD: 3 tipos de fórmulas;
TTD: 1 tipo de fórmula;
APTD: 1 tipo de fórmula;
HC: 4 tipos de fórmulas;
AC: 6 tipos de fórmulas;
FT: 2 tipos de fórmulas;
LV: 1 tipo de fórmula;
THD: 1 tipo de fórmula;
TCD: 1 tipo de fórmula;
OFD: 1 tipo de fórmula;
EFW: 12 tipos de fórmulas;
BSA: 2 tipos de fórmulas.
- Configuración de notas:incluyendo cambio patológico, OB, rutina, abdomen, GYN, partes pequeñas, cardiología. Hacia cada elemento, preestablezca los términos principales, puede agregar o corregir para editar cuando sea necesario.
- Configuración de almacenamiento:selección de formato de imagen
- Configuración de contraseña
- Predeterminado de fábrica
- Configuración de la parte del examen:potencia de emisión ajustable, configuración PRF (parámetros estacionarios preestablecidos de acuerdo con la parte del examen diferente), ángulo Doppler ajustable, volumen de muestra ajustable, deflexión de matriz lineal ajustable, línea base ajustable, onda de filtro ajustable.
5. Procesamiento del haz acústico
Tecnología de haz acústico digital completo, enfoque de recepción dinámico punto a punto en tiempo real, enfoque dinámico continuo, tecnología de imagen de apertura variable ajustable dinámica en tiempo real, apodización de haz acústico dinámico en tiempo real, filtrado dinámico, escaneo de frecuencia dinámica de control numérico
5.1Pre-tratamiento de la imagen
Ganancia: 0 ~ 127
TGC: TGC de 8 etapas
Salida acústica: 25%, 50%, 75%, 100%
5.2Canales digitales:32
5.35.2 Procesamiento de imágenes
IE: 0 ~ 3
Correlación de fotogramas: 0 ~ 3
IE (corrección gamma): 0 ~ 7
Curva de compresión: 0 ~ 7
6. Parámetros de escaneo
6.1Modo B
Salida acústica B: 25%, 50%, 75%, 100%
Ganancia B: 0 ~ 127
Dinámico: 27 ~ 100dB
Escaneo: velocidades de fotogramas más altas, alta densidad
Conversión de frecuencia: 4 clases
Onda armónica: 2 clases
6.2Modo M
Salida acústica M: 25%, 50%, 75%, 100%
Ganancia M: 0 ~ 127
Dinámico M: 27 ~ 100dB
Velocidad de escaneo M: 1 ~ 8 clases ajustables
Línea de muestreo visual y ajustable M
Modo de funcionamiento M: desplazamiento y escaneo
Escaneo: velocidades de fotogramas más altas, alta densidad
Conversión de frecuencia: 4 clases
Onda armónica: 2 clases
6.3Modo Doppler a color CFM
Ganancia CFM: 0 ~ 127
PRF máximo: 7,5 kHz
PRF mínimo: 0,35 kHz
Frecuencia de color: 2 clases ajustables
Filtro de pared CFM: 8 pasos 50-350Hz
Persistencia de color: 4 pasos
Umbral de color: 6 tipos
Balance de color: 16 pasos
Sensibilidad: 6 tipos
Suavizado de color CFM: 3 pasos
Deflexión de color de matriz lineal ajustable
6.4Modo Doppler de potencia PDI
Ganancia PDI: 0 ~ 127
Filtro de pared PDI: 4 pasos, 50-350Hz
Suavizado de color PDI: 3 pasos
PRF máximo: 7,5 kHz
PRF mínimo: 0,35 kHz
Deflexión de color de matriz lineal ajustable
6.5Modo Doppler de espectro PW
Ganancia PW: 0 ~ 127
Dinámico PW: 8 pasos 0-120
Filtro de pared PW: 8 pasos 50-350Hz
Ancho del volumen de muestreo: 0,5-20 mm
Corrección de ángulo
Ajuste de la línea base: 7 pasos
PRF máximo (velocidad): 7,5 kHz
PRF mínimo (velocidad): 0,35 kHz
Regla de velocidad: 8 pasos
6.6Visualización de la imagen
Visualización de imagen 2D de escala de grises de 256 grados
Visualización del diagrama de histograma de escala de grises
Reserva de imagen: arriba/abajo, derecha/izquierda
Alcance de profundidad: 32 ~ 252 mm (35 grados) cada sonda tiene su propio alcance de profundidad
y grados ajustables
Enfoque: enfoque dinámico continuo, apertura dinámica
Dinámico: ≥100dB (visual y ajustable)
Velocidad del modo M: 8 clases ajustables
Mostrar curva TGC
Relacionado con blanco y negro
Salida de video: NTSC o PAL
7. Medición / Cálculo
7.1Medición general
Medición en modo B: distancia, área (método de medición de distancia, método de distancia de elipse, método de trazo), circunferencia (método de medición de distancia, método de distancia de elipse, método de trazo), volumen (método de dos ejes), ángulo, histograma, vista seccional, tasa de estenosis (tasa de estenosis de longitud, tasa de estenosis de área) y profundidad.
Medición en modo M: profundidad, pendiente, frecuencia cardíaca, círculo
Medición en modo D: velocidad, frecuencia cardíaca, velocidad del flujo, aceleración del tiempo, índice de pulso/resistencia, presión diferencial máxima, media PG, relación, volumen sistólico, caudal.
7.2 Medición y análisis de ginecología:útero, endometrio, ovario, cuello uterino, folículo.
7.3 Medición y análisis obstétricos
BPD), CRL, GS, FL, HL, TAD, TTD, APTD, HC, AC, EDC, FT, LV, THD, TCD, OFD, GA, EFW, LMP, AFI y calcule GA, EFW, EDD y curva de crecimiento, diferentes fórmulas de muchos condados.
7.4 Medición y análisis de urología:Volumen de la próstata, volumen de orina residual
8.1 Marcador corporal
131 tipos de marcas corporales con posición de la sonda, que se pueden seleccionar rápidamente mediante una interfaz de marca corporal intuitiva y detallada;
La marca de texto puede preestablecer el contenido del texto;
La marca de flecha admite múltiples marcas de flecha y dirección ajustable
Configuración estándar:
Unidad principal: 1 pieza
Tres conectores de sonda, identifican automáticamente la sonda;
Sonda convexa abdominal multifrecuencia de 3,5 MHz: 1 pieza
Sonda transvaginal multifrecuencia de 6,5 MHz: 1 pieza
Sonda lineal alta multifrecuencia de 7,5 MHz: 1 pieza
CD: 1 pieza
Retícula: 1 pieza
Configuración opcional:
Impresora de video (Sony 897-MD)
Impresora láser (detalles ver arriba3.4Medios y dispositivos periféricos)
